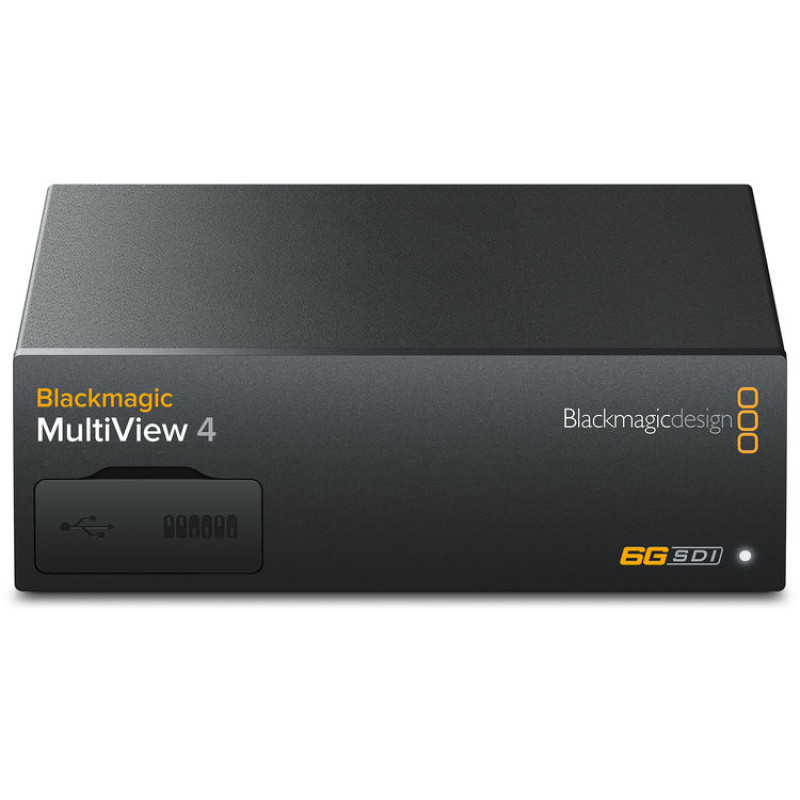

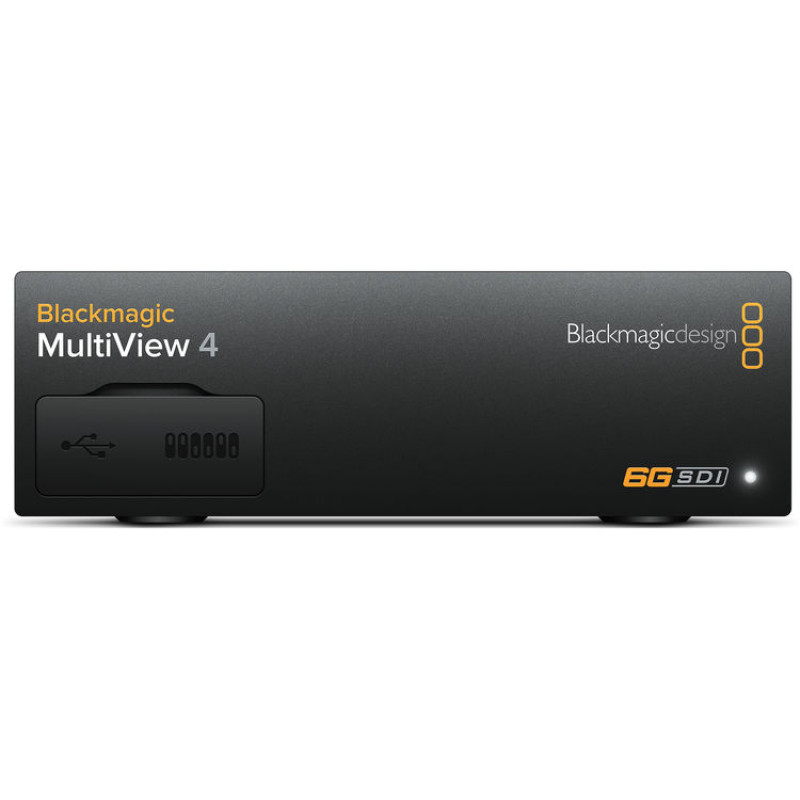

Мультивьювер Blackmagic Design MultiView 4 (HDL-MULTIP6G/04)

Опис:

Blackmagic MultiView 4 має чотири незалежні входи 6G-SDI з підтримкою SD-, HD- і Ultra HD-форматів аж до 2160p / 30. Для виведення зображення на HD- або Ultra HD-екран потрібно лише підключити джерела сигналу. Додаток для дистанційного контролю дозволяє включати індикатори рівня звуку, вибирати звукову доріжку і задавати ідентифікатори вікон. Завдяки компактним розмірам пристрій легко розмістити на робочому столі, а за допомогою Teranex Mini Rack Shelf - в стійці з іншим обладнанням. При необхідності використовувати управління з передньої панелі можна додатково встановити Teranex Mini Smart Panel. Для повного дублювання передбачена подача харчування як від мережі, так і через Ethernet!

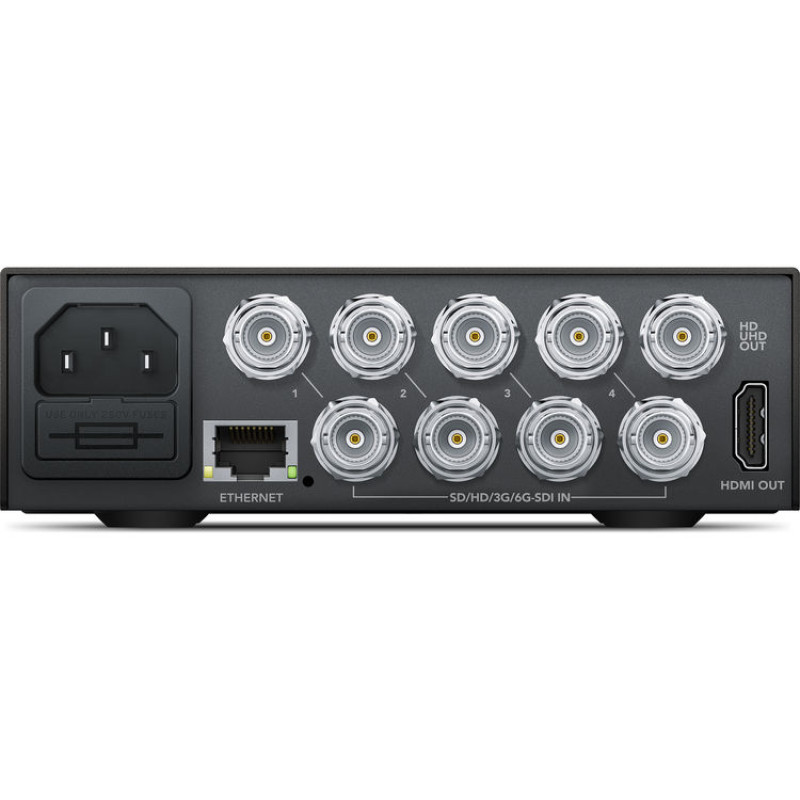

Роз'єми:

Відеовхід SDI

4 × 10-бітних з підтримкою SD-SDI, HD-SDI і 6G-SDI

Наскрізний відеовихід SDI

4 × 10-бітних з підтримкою SD-SDI, HD-SDI і 6G-SDI

Відеовиходи SDI для багатовіконного моніторингу

1 × 10-бітний з підтримкою HD-SDI і 6G-SDI

Відеовиходи HDMI для багатовіконного моніторингу

Один, HDMI типу A. Вихід з підтримкою стандарту EDID.

Швидкість передачі даних

Автоматичне визначення стандартів SD, HD і 6G-SDI. Одночасний перегляд відео в 4K, HD і SD.

Оновлення

Через високошвидкісний інтерфейс USB 2.0 (480 Мбіт / с) або порт Ethernet

Управління

Додаткова панель Teranex Mini Smart Panel з ЖК-дисплеєм, поворотною ручкою і шістьма кнопками

Налаштування

Через порт RJ45 (по протоколу Ethernet) або USB 2.0 для оновлення прошивки і установки IP-адреси

Повторна синхронізація

На всіх SDI-виходах. Автоматичне перемикання між SD, HD і 6G-SDI.

Стандарти:

Формати SD
525i / 29,97 NTSC; 625i / 25 PAL
Формати HD
720p / 50 / 59,94 / 60
1080p / 23,98 / 24/25 / 29,97 / 30/50 / 59,94 / 60
1080PsF / 23,98 / 24/25 / 29,97 / 30
1080i / 50 / 59,94 / 60
Формати 2K
2K DCI 23,98p / 24p / 25p,
2K 23,98PsF / 24PsF / 25PsF
Формати Ultra HD
2160p / 23,98 / 24/25 / 29,97 / 30
Формати 4K
2160p / 24
Інтерфейс SDI
У відповідності зі стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 і ITU-R BT.601
Швидкість SDI-відеопотоку
Входи SDI дозволяють перемикатися між форматами SD, HD і 4K. SDI-інтерфейс перемикається між 270 Мбіт / с SD-SDI, 1,5 Гбіт / с HD-SDI, 3G-SDI і 6G-SDI.
Частота вибірки SDI-зображення
4: 2: 2 і 4: 4: 4
Дискретизація SDI-звуку
Телевізійний стандарт (частота дискретизації 48 кГц, розрядність 24 біт)
Кольорове вирішення SDI
4: 2: 2 і 4: 4: 4, 10 біт
Кольорова палітра SDI
YUV або RGB на вході, YUV на виході
Автоматичне перемикання SDI
Підтримка різних стандартів на кожному вході з автоматичним перемиканням між SD-SDI, HD-SDI і 6G-SDI
Підтримка метаданих SDI
Визначення додаткових даних в корисній відеонагрузці за стандартом SMPTE 352M

Дисплей:
Додаткова панель Teranex Mini Smart Panel з ЖК-дисплеєм 1,5 дюйма.

Програмне забезпечення:

• Програмне забезпечення MultiView для Windows ™ і Mac OS X ™ в комплекті поставки
• Оновлення внутрішнього ПО: через додаток для оновлення ПЗ
• Операційні системи: Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan або новішої версії.
• Windows 8.1 або Windows 10

Живлення:

• Захист від збоїв живлення
• Збереження налаштувань в пам'яті і їх відновлення при відновленні живлення
• Блок живлення
• Потрібний кабель IEC. Вхід 90-240 В змінного струму.
• Живлення через порт Ethernet
• Можливість підключення через порт 48 В постійного струму (PoE +)
• Споживана потужність: 16 Вт

Умови експлуатації:

• Робоча температура: від 0 ° до 40 ° C
• Температура зберігання: від -20 ° до 45 ° C
• Відносна вологість: від 0% до 90% (без конденсації)

• Blackmagic MultiView 4
• SD-карта з ПО і керівництвом користувача
