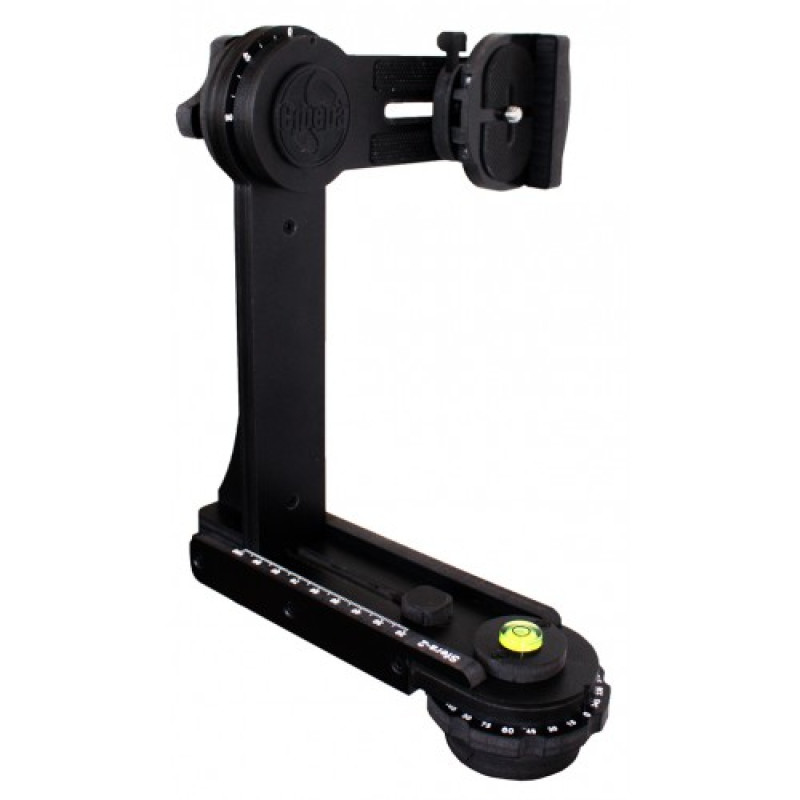

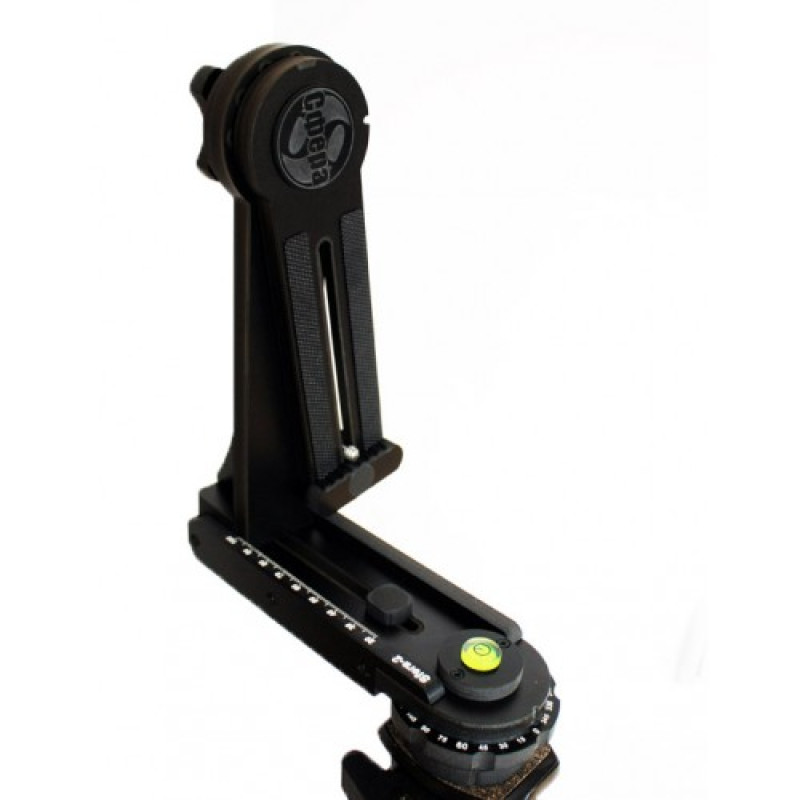

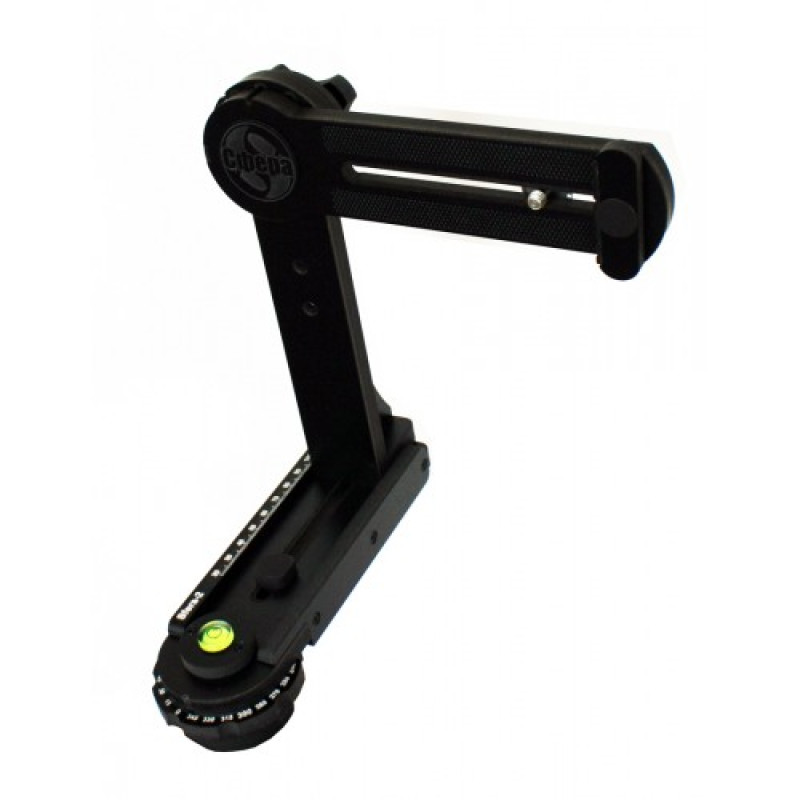

Панорамна головка Сфера-2

Матеріал: композитний матеріал, полімери

Вага: 0.56 кг

Рекомендоване навантаження до: 3.5 кг*

Горизонтальний ротатор: клік-стопи через 45,30,15 градусів

Вертикальний ротатор: клік-стопи через кожні 15 градусів

* При кріпленні камери до поворотної планки. При використанні швидкознімного майданчика, L-адаптера, додаткового батарейного блоку на фотоапараті, значення рекомендованого навантаження буде зменшуватися, т.к. збільшується плече навантаження

Схема дистанцій для налаштування положення нодальної точки:

А:22-105 мм, В:45-135 мм, З:160 мм

База даних розташування НОДАЛЬНОЇ ТОЧКИ в різних об'єктивах: http://wiki.panotools.org/Entrance_Pupil_Database

Опис:

Дана модель дозволяє встановлювати більшість сучасних фотоапаратів, у тому числі і фотоапарати з батарейним блоком, а також використовуючи L-adapter, знімати панорами при горизонтально-орієнтованому фотоапараті. Конструкція моделі "Сфера-2" є розбірною, стійка відкручується від основи.

Рекомендоване навантаження передбачає, що кріпиться фотоапарат з об'єктивом у вертикальному положенні безпосередньо до поворотної планки. При використанні таких елементів як додатковий або швидкознімний майданчик, комплект для горизонтального кріплення фотоапарата, які збільшують навантаження за рахунок збільшення плеча, навантаження повинно зменшуватися. Інакше спостерігатиметься прогин конструкції.

1) Поворотна планка.

2) Регульований упор, призначення якого в чіткій фіксації фотоапарата вздовж осі поворотної планки, не даючи можливості фотоапарату провертатися на поворотній планки, також з його допомогою "запам'ятовується" позиція, що відповідає нодальній точці об'єктива. після знаходження положення нодальної точки, упор фіксується, і надалі потрібно буде лише підставити до нього фотоапарат і прикрутити гвинтом, що фіксує (3).

3) Гвинт для фіксації фотоапарата з різьбленням 1/4 дюйма

4) Гвинт, що фіксує поворотну планку

5) Стійка

6) Упор для фіксації стійки (5). Після налаштування нодальної точки упор фіксується затягуванням шестигранним ключем гвинта, розташованого в нижній частині основи (8). Надалі складання панорамної головки, стійка стійка присувається до упору і фіксується гвинтом-баранчиком (9)

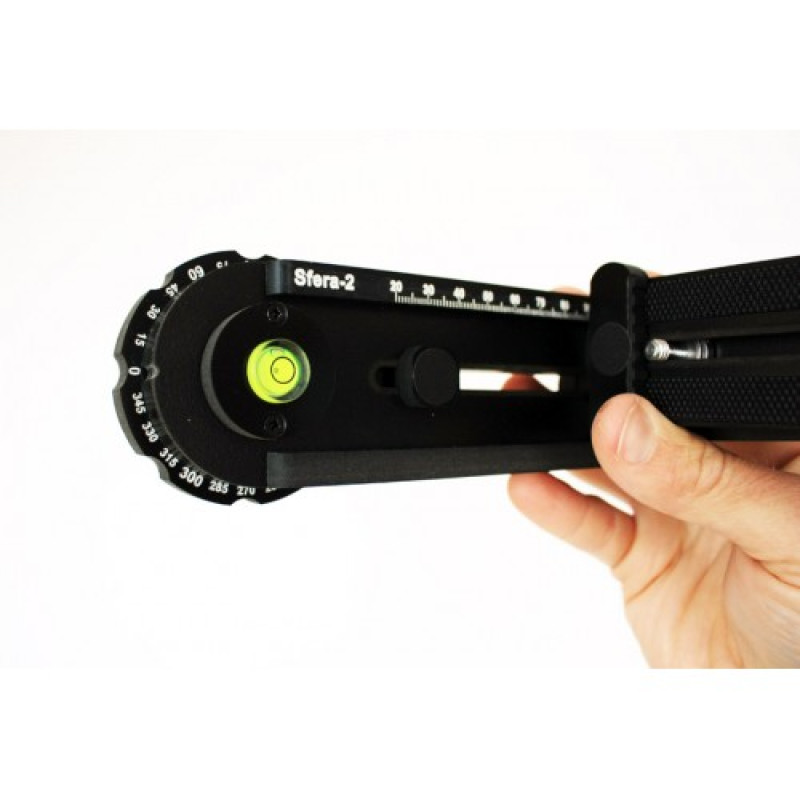

7) Вбудований бульбашковий рівень, центр якого відповідає центру обертання ротатора, і є відміткою для налаштування ПГ центральної осі об'єктива.

8) Основа, яка служить напрямною для переміщення стійки (5)

9) Гвинт для фіксації стійки щодо зміщення уздовж основи панорамної головки

10) Регульований горизонтальний ротатор із клацаннями через 15, 30 або 45 градусів. За замовчуванням встановлено крок тріскачки через 30 градусів, що відповідає 12 кадрів на коло або 6 кадрів знятим через кожні 2 клацання. Для зміни кута спрацьовування ротатора необхідно відкрутити його основу, а потім, дотримуючись схеми, наведеної нижче, встановити кульки та пружинки.

Якщо бленда об'єктива виступає за основу фотоапарата (там де гніздо кріплення до штатива), то вона може впиратися в поворотну планку ПГ. Уникнути цього дозволить використання швидкознімного майданчика або майданчика для компактних камер.

Схема для встановлення кута спрацьовування тріскачки ротатора.

На схемі кольоровими кружками показані місця для встановлення кульок та пружинок.

Різьблення в основі ротатора 1/4 дюйма, вона служить для з'єднання з майданчиком штативної головки (тобто ПГ кріпиться до штативу також як і фотоапарат, прикручується до майданчика штативної головки). Глибина різьбового отвору 7 мм. Для кріплення ПГ безпосередньо до центральної колони штатива можна встановити шайбу з різьбленням 3/8 дюйма.

Комплектація:

1) Панорамна головка

2) Ключі шестигранні

3) Запасні елементи ротатора (кульки, пружинки, штифти)
